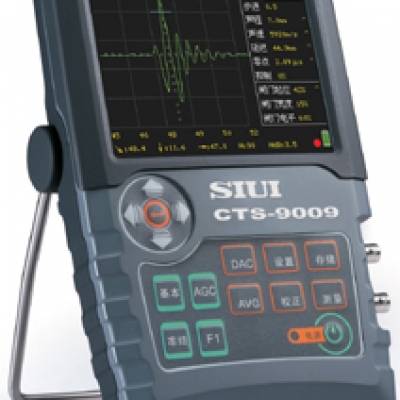

CTS-9009輕便式數字超聲探傷儀
|
——SIUI新一代輕便式數字超聲探傷儀
|
|||||||||||||||||||||
|
|||||||||||||||||||||
小巧輕便：整機(含電池)重量保持在1.15Kg，高空、野外作業
操作簡易：按鍵少，定義明確，實現單手握持操作
防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環境
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的******探傷
|
項 目 |
單 位 |
技 術 數 據 |
|
衰減器誤差 |
dB |
每12dB ±1dB |
|
垂直線性誤差 |
% |
≤3 |
|
動態范圍 |
dB |
≥30 |
|
探傷靈敏度余量 |
dB |
≥60（2.5Z20N探頭） |
|
薄板分辨力 |
mm |
≤3（5C10N 探頭） |
|
遠區分辨力 |
dB |
≥26 |
|
水平線性誤差 |
% |
≤0.5 |
|
電噪聲電平 |
% |
≤10（1~4MHz） |
|
工作頻率范圍 |
MHz |
0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10 二檔可選 |
|
脈沖重復頻率 |
Hz |
分10檔可調（20 ~ 500Hz可調， 但受探測范圍、材料聲速、脈沖移位、探頭零點等限制) |
|
薄板分辨力 |
mm |
≤3（5C10N 探頭） |
|
探測范圍 |
mm |
0 ~ 13000（鋼縱波） |
|
脈沖移位 |
mm |
-10 ~ 1000（鋼縱波） |
|
探頭零點 |
μs |
0 ~ 200 |
|
材料聲速 |
m/s |
400 ~ 9999 |
|
阻尼 |
|
低 / 高 |
|
抑制 |
% |
0 ~ 80 |
|
檢波方式 |
|
負向檢波 / 正向檢波 / 雙向檢波 / 濾波 |
|
增益調節 |
dB |
0 ~ 110；分0.5 / 2 / 6 / 12步進調節 |
|
DAC功能 |
|
用于制作、設置和應用DAC曲線 |
|
AVG功能 |
|
用于制作、設置和應用AVG曲線 |
|
截圖功能 |
|
將儀器屏幕存為圖片并輸出到U盤中 |
|
轉存功能 |
|
通過USB接口把儀器內部數據集轉存到U盤中 |
|
閘門 |
|
閘門方式：off / 進波 / 失波 / 進波+報警聲 /失波+報警聲 |
|
存儲 |
|
300組數據集，包括儀器設置、探傷狀態和回波圖形等 |
|
自動增益功能 |
|
使閘門內回波幅度自動調節到指定幅度 |
|
峰值記憶功能 |
|
顯示波形包絡 |
|
峰值回波功能 |
|
記錄包含更高回波的回波波形 |
|
凍結功能 |
|
凍結屏幕波形 |
|
自動校正功能 |
|
用于校正材料聲速與探頭零點，校正模式：聲速+零點 / 聲速 / 零點 |
|
角度測量功能 |
|
用于測量探頭角度 |
|
顯示屏 |
|
高亮度5.7" 彩色TFT顯示屏, 320×240像素 |
|
工作時間 |
h |
≥7 |
|
工作電壓 |
V |
9～12 DC (外部電源)， 6.0~8.4 (電池) |
|
工作溫度 |
℃ |
－10 ~ 40 |
|
重量 |
Kg |
約1.15（含電池） |
|
尺寸 |
mm |
152 × 240 × 52 (寬×高×深) |
